Šeit nāk pircējs, kurš ir no Maiami, Floridas štatā, ASV, viņam pieder rūpnieciska ēka ar visu tērauda konstrukciju, bez izolācijas materiāliem, garums 50 metri, platums 30 metri un augstums 10 metri, parasti 20 strādnieki, barošanas avots 440V/60Hz 3 fāze, augstākā apkārtējās vides temperatūra ir 35 grādi gada laikā. Tā mēs viņam radām risinājumu.
1. Dzesēšanas slodze
Aploksnes konstrukcijas siltuma pārneses slodze (siena + jumts)
Tā kā tā ir pilnībā{0}}tērauda konstrukcija bez izolācijas slāņa, siltuma pārnese no jumta un sienām ir lielākais siltuma slodzes avots.
Jumta siltuma pārneses slodze (tērauda konstrukcija bez izolācijas): aptuveni 25 līdz 30 W/m²
Sienas siltuma pārneses slodze (bez izolācijas): aptuveni 15 līdz 20 W/m²
Rūpnieciskā ēka ir taisnstūrveida ar izmēriem 30 m × 50 m × 10 m
Jumta platība: 30 × 50=1 500 m²
Sienas laukums: 2×(30+50)×10=1,600 m²
Jumta slodze: 1500 × 30=45 000 W
Sienas slodze: 1600 × 20=32 000 W
Kopā 77 000 W=77kW
2. Strādnieku siltuma slodze, 150 W katram cilvēkam, 20*150 W=3,000 W=3kW
3. Svaiga gaisa slodze (ventilācija un gaisa apmaiņa)
Saskaņā ar parasto gaisa maiņas ātrumu 3 līdz 5 reizes stundā rūpnieciskajās iekārtās, ņemot 4 reizes stundā, tilpums ir 15 000 m³
Gaisa plūsmas ātrums: 15 000 × 4=60 000 m³/h
Dzesēšanas slodze ir aptuveni 60 000 × 1,2 kg/m³ × 1,005 kJ/kg · K × temperatūras starpība (10 grādi) ÷ 3 600 ≈ 201 kW
(Piezīme. Temperatūras starpība tiek uzskatīta par 35 grādi - 25 grādi=10 grādiem, un 1,2 ir gaisa blīvums)
Svaiga gaisa dzesēšanas jauda: aptuveni 200 kW
Kopējās dzesēšanas jaudas novērtējums
Apvalka konstrukcijas siltuma padeve ------77kW
Personāla siltuma izkliede-----------------------3kW
Svaiga gaisa slodze --------------------------------------200kW

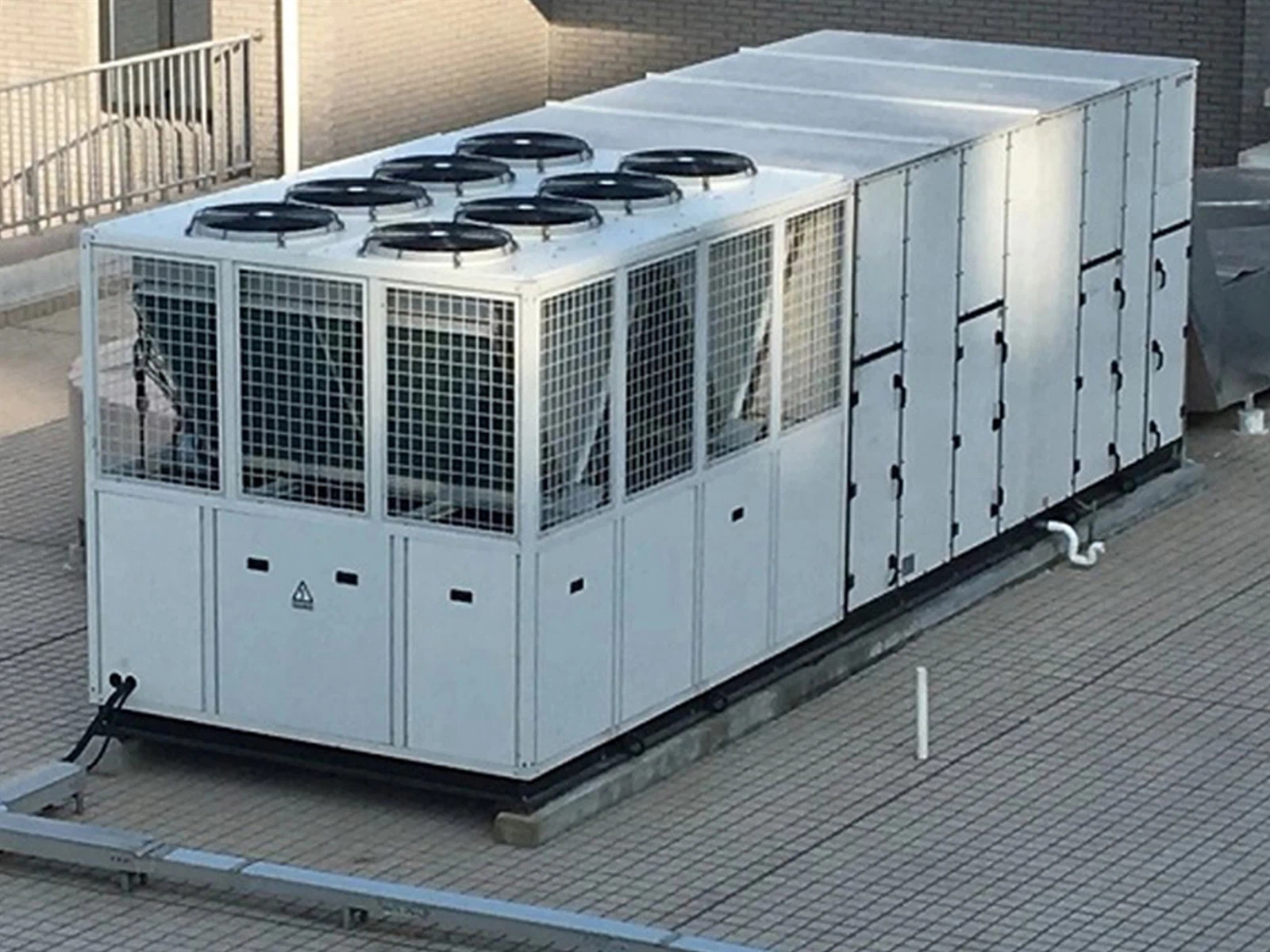

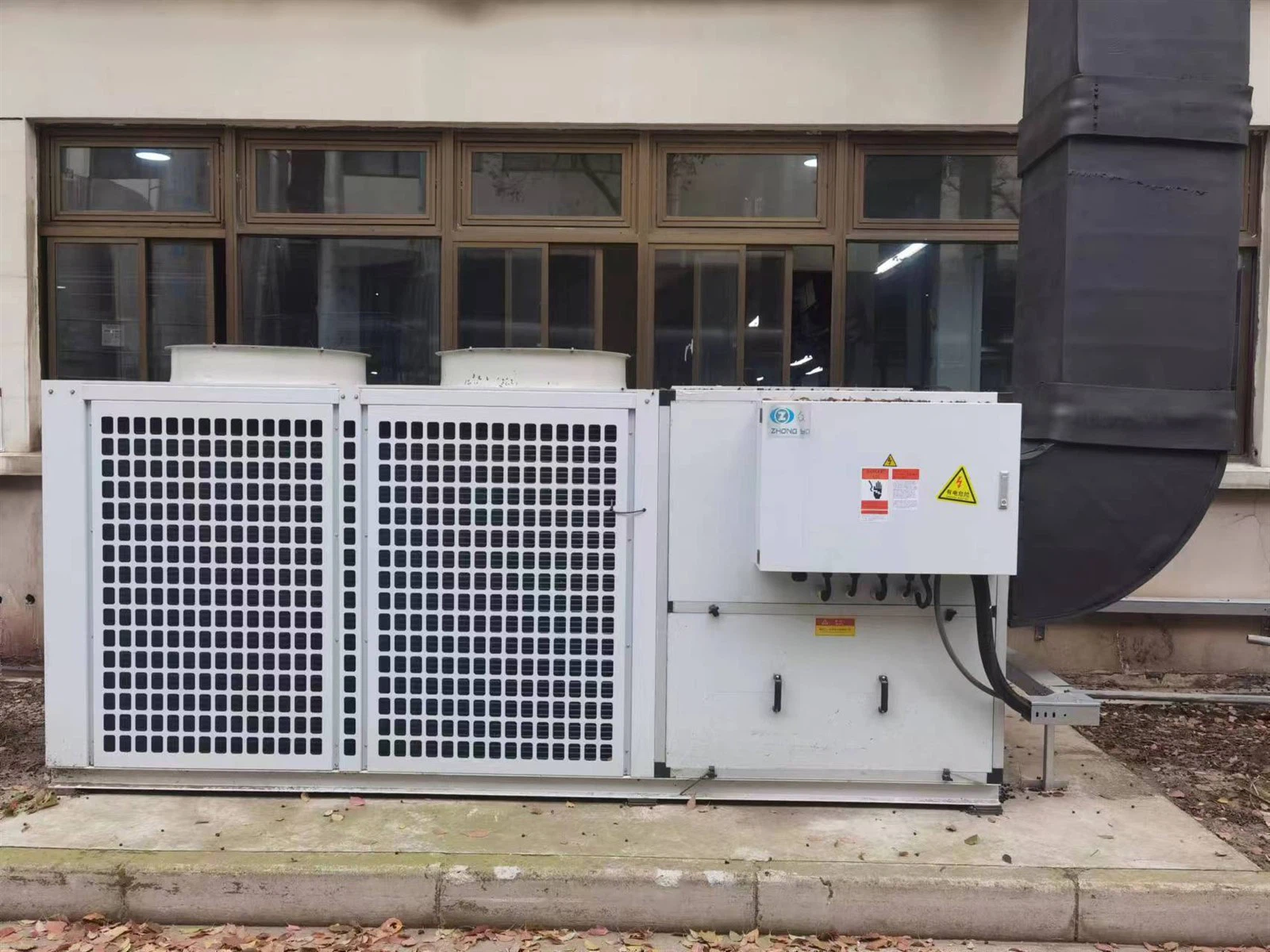

Ieteicams konfigurēt gaisa kondicionēšanas sistēmu ar dzesēšanas jaudu aptuveni 300 kW, tāpēc mēs izvēlamies jumta gaisa kondicionēšanas iekārtu, to var novietot vai nu uz ēkas jumta, vai blakus ēkai uz zemes. Lietotājiem nav jādara nekas cits, kā tikai jāsavieno gaisa vadi, lai telpā ieplūstu auksts gaiss.
